圓頂閥

一、用途　　　　　　　

圓頂閥是一種新型的快速關閉閥門，它采用氣封式結構，閥門啟閉時閥芯與可充氣密封圈之間無接觸，密封圈采用特殊配方橡膠制成，可廣泛應用于粉狀物料的密封，是氣力輸送系統中的關鍵部件，廣泛應用于電力、冶金、化工、食品、制藥等領域。

二、 設計與結構特點
　　1 渣漿、散裝粉末、顆粒、團塊或充滿氣體的灰塵將磨損密封圈，導致無效密封?？膳蛎浢芊馊Υ颂峁┝诉B續的磨損補償。
　　2 壓力差將加速傳統的硬密封閥的磨損，可膨脹密封圈對此提供了連續的磨損補償。
　　3 熱膨脹將有礙圓頂閥的連續動作；可膨脹密封圈可在0℃至350℃溫度范圍內提供磨損補償；特殊構造的圓頂閥可勝任高于此溫度范圍的工作。
　　4 旋轉中的穹形閥芯在閥體內的位移動作使密實的物料柱得以轉動，被物料填滿的圓頂閥因而能穿過塞滿的物料關閉并密封。

5 圓頂閥能在極其惡劣的環境中穩定運行，

6 圓頂閥設計勞固，可勝任其它閥無法承擔的工作。閥芯動作時與密封圈無接觸、運行阻力小、使用壽命長；在標準應用中每100萬次運行才須檢驗一次。

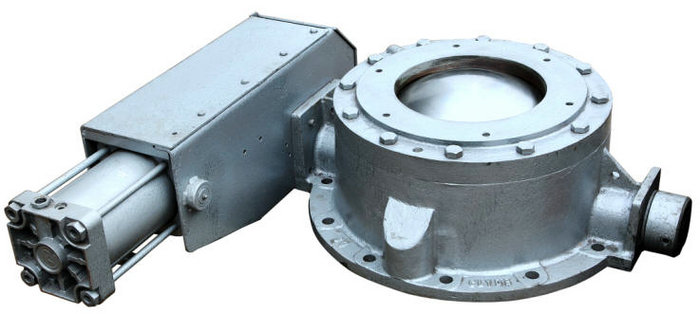

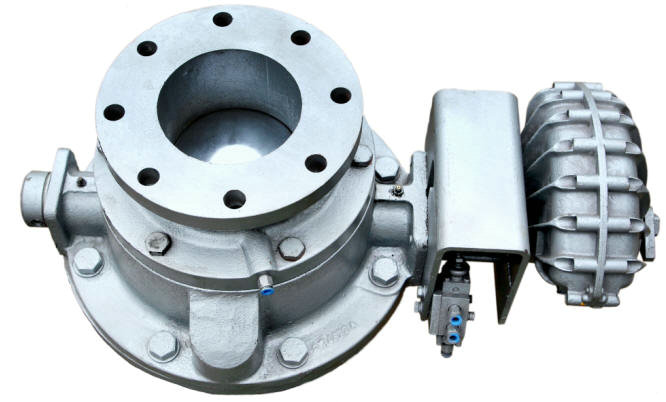

7 采用可充氣式密封圈，密封性好；氣動執行器采用直線汽缸或扇形氣缸全封閉驅動，輸出扭距大，性能可靠，可滿足在惡劣工況條件下工作。

三、型號說明

例如：HD-YDF300  表示：溫州市華大電力冶金設備有限公司生產制造的圓頂閥，公稱通徑為300mm。

四、主要技術參數

五、工作原理
　　圓頂閥閥芯是一個球面圓頂，圓頂閥在開關過程中，閥芯與橡膠密封圈間保持有約2mm的間隙，使閥芯與橡膠密封圈可以以無接觸的方式運動，目的是使閥芯與橡膠密封圈之間不產 生磨擦，減少磨損。圓頂閥的氣動執行元件為全密封直線或扇形氣缸，直接驅動圓頂閥轉動，有效地防止了灰塵進入其中造成磨損、泄漏等現象的發生。當圓頂閥處于關閉狀態時，橡膠密封圈充氣、膨脹，緊緊地壓在球面圓頂閥芯上，從而形成一個非?？煽?nbsp;密封環帶，阻止了管道內物料的流動。
　　圓頂閥閥芯根據使用場合的不同，采用不同材料，表面進行不同硬化處理方式，利用閥芯光滑堅硬的表面，可保證與橡膠密封圈良好的緊密接觸，以確保密封的可靠。橡膠密封圈采用特種橡膠制成，具有耐高溫、耐腐蝕、耐磨損、耐老化等特點，使用壽命長。閥門開啟時，料口全流通無阻擋。該閥適用于氣體、液體、半流體及固體粉末等物質。

六、注意事項

橡膠密封圈充氣壓力應保證在0.30—0.60MPa且高于輸送壓力0.15MPa，氣缸工作壓力0.45—0.65MPa，使用潔凈、干燥、無油壓縮空氣。

七、安裝、使用要點

1、安裝前應仔細閱使用說明書，并核對閥門型號、通徑及技術參數。

2、嚴禁裝上閥門后施焊法蘭，以免損壞閥門密封圈。管道預留的閥門安裝距離應適當，法蘭兩邊加墊片。

3、兩管道中心與閥門通徑中心應保持同軸，法蘭面應平整，不允許法蘭面有較大的偏斜，以保證閥門的夾緊和正常工作。擰緊螺栓應做到均勻對稱。

4、該閥門出廠前已經過調整和動態試驗，氣路連接完好。

八、易損件

主要易損件為密封圈、閥芯。
