一、用途

擋板式三通裝置應用于煤炭、煤灰、礦渣、水泥、砂石、谷物、飼料等行業的輸送系統中，輸送物料的外徑不大于50mm。

二、型號說明：

設計順序號

規格

電動擋板式三通裝置

例如:DST-400*400-A

表示經過第一次技術改進的電動擋板式三通裝置,規格為400*400。

三、結構特點

1 該設備是我公司制造的一種切換物料輸送通道的鋼板結構，主要由三通本體、分流擋板、電動推桿和轉動臂等部件組成。

2 產品分電動和手動兩種類型。電動三通裝置可實現就地操作和遠方控制。

3 三通本體由優質碳素結構鋼制成，強度高，耐沖擊；擋板由耐磨材料制

作。分流擋板在電動推桿的作用下左右轉動，能將物料準確地分流。

4 三通裝置工作可靠，到位準確，其密封性能好，能保證工作場所干凈。

5 電動切換時間不大于5秒，能在250℃高溫環境下工作。

6 為適應不同物料輸送系統的要求，三通裝置發展為系列，管口截面尺寸及出料口角度可變換,供選擇。

四、主要技術參數

適用介質	工作溫度(℃)	電動執行機構推力 (kef)	伸縮行程		電機功率	工作電源
煤炭、煤灰、礦渣、砂石、水泥、谷物、飼料	≤250	300 ?500	250?320	350?450	37 0?55 0	3N380V50Hz

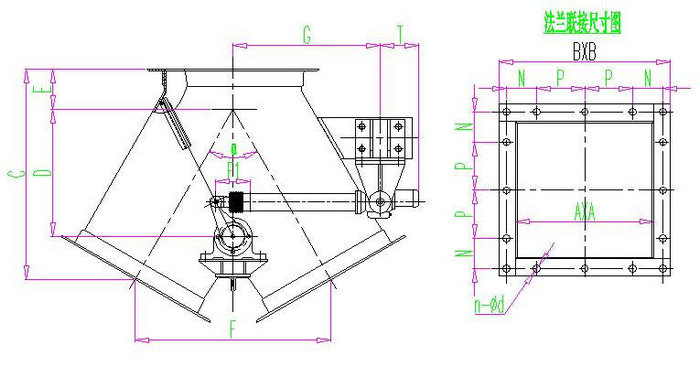

五、結構簡圖和安裝尺寸

(結構簡圖見除灰除塵系統輔機設備產品選型手冊)
